| 加工區 | |
|---|---|

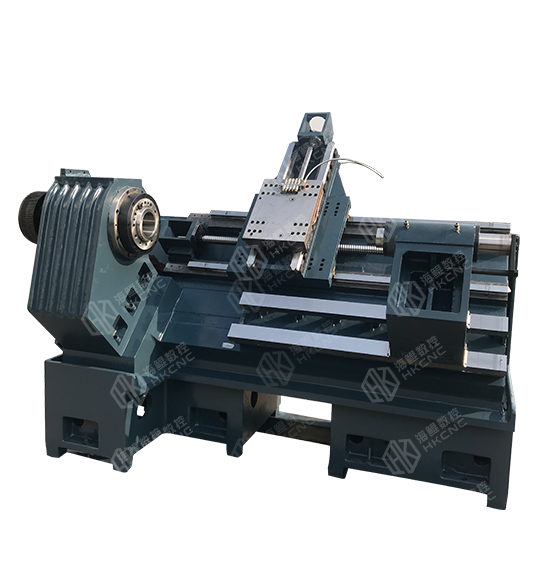

| 床身與水平傾斜度 | 45°L形整體鑄件床? |
| 導軌跨度 | 400mm |
| 床身和托板最大回轉直徑 | φ500 φ250mm |
| X、Y、Z行程 | 250 850 ±45（90）mm |
| 最大加工棒料直徑和長度 | φ420 550mm |
| X/Z向滾珠絲桿 | |
|---|---|
| 32*10 C3級 40*10 C3級 | |

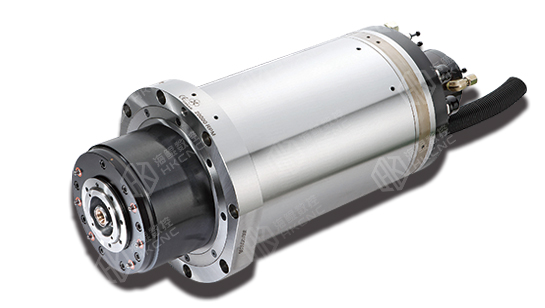

| 主軸 | |
|---|---|
| 主軸軸端型式/主軸通孔直徑/拉桿通孔直徑 | A2-6 φ65 Φ79mm |
| 主軸最高轉速 | 4500/3000rpm |
| 主軸電機功率 | 15kW |
| 尾座 | |
|---|---|
| 液壓卡盤/尾座類型 | 10寸液壓尾座 |
| 尾座頂尖套直徑/尾座頂尖套最??程 | φ72 100mm |
| 尾尾座頂尖套錐度/刀塔類型 | MT4 SHD16L伺服動力刀塔 |
| 液壓站/數控系統 | |
|---|---|
| 60L四位閥 帶風冷 新代22TB | |
| 標準塔刀形式 | |
|---|---|
| 臥式8工位 | |
| 電機 | |
|---|---|
| 銑削軸伺服電機 | 15/4000Nm |
| X、Y 、Z軸伺服驅動電機 | 15/3000 11/3000 8.3/3000Nm |
| 定位精度/重復定位精度 | |
|---|---|
| 0.005/0.003mm | |
| 尺寸 | |
|---|---|
| 機床長度 | 2800mm |
| 機床寬度 | 1700mm |
| 機床高度 | 2100mm |
| 機床重量 | 3800kg |
