| 加工區 | |
|---|---|
| X軸的坐標行程 | 1300mm |
| Y軸的坐標行程 | 700mm |
| Z軸的坐標行程 | 700mm |
| 工作臺 | |
|---|---|
| 工作臺規格 | 1400x700mm |
| 工作臺 T 型槽(槽數X槽寬X槽距） | 5x18x140mm |
| 工作臺最大載重 | 1500kg |

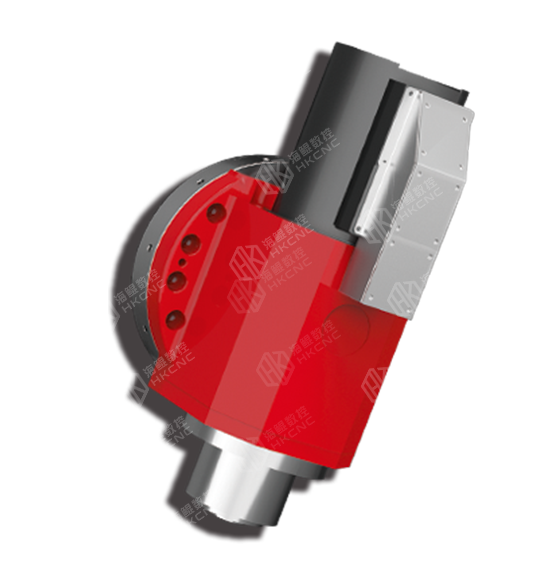

| 主軸 | |
|---|---|
| 主軸轉速范圍 | 50-18000/20000r/min |
| 主軸錐孔 | BT40 |
| 電機 | |
|---|---|
| 主軸伺服電機 | 11/15kW |
| X、Y、Z軸伺服電機 | βis30/3000kW |
| 數控系統 | |
|---|---|
| FANUC | |
| 西門子 | |
| 三菱 | |
| 新代 | |
| KND | |
| 精度 | |
|---|---|
| 定位精度 | 300mm/±0.005mm |
| 重復定位精度 | 300mm/±0.003mm |
| 尺? | |
|---|---|
| 機床長度 | 3680mm |
| 機床寬度 | 2610mm |
| 機床高度 | 2610mm |
| 機床重量 | 11.8T |
| C軸（回轉臺）技術參數 | |
|---|---|
| 數控回轉臺 | NRT-630H |
| 工作臺尺寸 | 630x630mm |
| 加緊壓力 | 35kg/cm2 |
| 最小分割角度 | 0.001° |
| 分割精度和重復精度 | 15″/±8″ |
| 轉盤最高轉速 | 11.1rpm |
| 容許承重負荷 | 500Kg |
